▊产 品 概 述

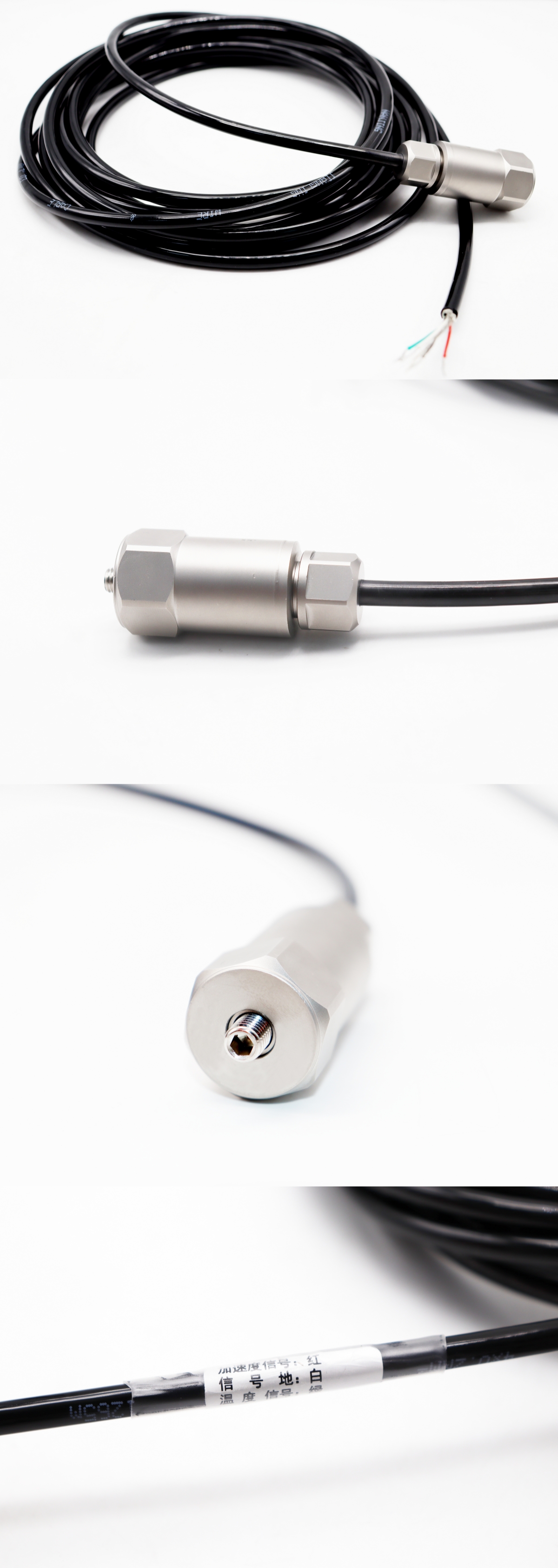

AT212D100产品是我公司在多年实践经验和工程应用基础上经过研发、改进的振动温度复合传感器。由压电敏感元件和温度芯片及测量、转换、放大等主要电路组成。该系列加速度传感器为振动和温度双输出复合传感器，采用不锈钢外壳,激光焊接密封，可靠性强，双层屏蔽，抗干扰能力强，适合于各种恶劣环境下长期可靠工作。应用于工业旋转机械、轨道交通、智能船舶等传动系统的齿轮、轴承、传动轴的振动温度双参数监测。
传感器振动信号内部嵌入精密两线制IEPE电压放大电路；温度信号是采用模拟电压温度芯片传输信号，输出两芯电压信号，温度信号供电由内部稳压芯片供电，温度信号地与振动信号地共地。本产品有接线容错保护，具有优良的稳定性、可靠性及很强的抗干扰能力。

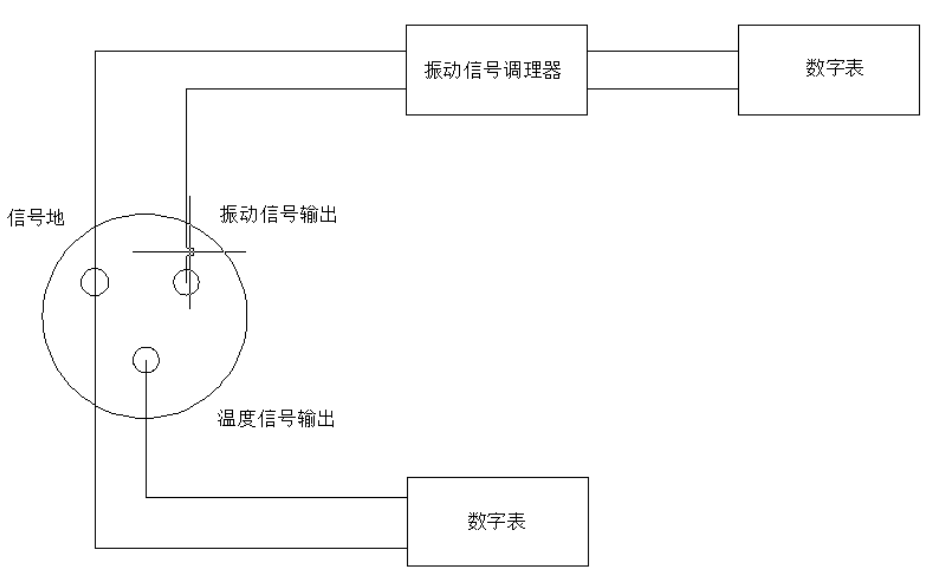

▊系 统 接 线 框 图
▊安 装 注 意 事 项
1. 安装方式
在选择传感器的安装时要慎重考虑到不同的安装方式可能对传感器的振幅和频率产生影响。传感器的安装方式有很多种：手持探针、胶粘、磁座、螺纹安装等。不同的安装方式产生不同的安装刚度，导致传感器的测量频率发生变化，刚度越高，测量频率越宽。因此在安装传感器时最好将传感器直接通过螺栓固定在被测物体上。
2.安装表面
传感器的底面光洁度达到＜10μm ，也希望用户对被测物体的表面打磨，提高光洁度及平整度，使被测物体安装表面粗糙度小于10μm 。清理传感器的底面与安装面，确保表面无异物。
3.螺栓连接方法
螺栓连接是最可靠的安装方式，首先在光洁平整的安装面上钻一个安装螺纹孔（孔深要比螺栓长）。其次为了保证上下端面有效接触，在结合面上最好涂上一层油脂，以增加接触刚度，这样可以保证整个传感器的底面能很好地与被测物体刚性接触。最后用扭力扳手将传感器安装到安装面上，安装的螺孔必须与表面垂直，安装力矩为2.5～5NM。
