一、概述
XY8100电荷放大器是一种输出电压与输入电荷量成正比的宽带电荷放大器，可配接压电式传感器测量振动、冲击、压力等机械量，广泛应用于水利、动力、采矿、交通、建筑、地震、航空、航天、兵器、化爆等部门。由于下限频率极低，因而特别适合对压电式压力，力传感器进行准静态标定。
XY8100电荷放大器具有如下特点：
• 采用高质量进口器件，稳定可靠
• 可输入电荷信号或电压信号
• 输入等效直流电阻可达1014Ω
• 频带宽2μHz-100KHz
• 输入可配接长电缆而不影响测量精度
• 操作简单，维修方便，性能好，价格低
• 有两种极性输出
使用环境符合SJ2075-82《电子测量仪器环境要求及其试验方法》Ⅱ组条件。
二、技术参数
输入特性
最大输入电荷量：106PC。
直流分流电阻：约1014Ω。
传感器灵敏度调节：三位数字转盘调节传感器电荷灵敏度1~109.9PC/ Unit(1)。
准确度
三档低灵敏度档:
当输入负载分别小100nF、47nF、10nF时，1KHz基准条件(2)，(2) <±1%，额定工作条件(3) <±2%。
二档高灵敏度档:
当输入负载分别小4.7nF时，1KHz基准条件 <±1%，额定工作条件 <±2%。
滤波器及频率响应
高通滤波器：
下限频率（-3dB）和时间常数见表1。
注：（1）unit表示机械单位，取决于所用传感器的单位，例：加速度g，绝对加速度单位m/S2，压力单位Kg/cm2，力单位N等。
（2）基准条件：a、20℃±2%；b、相对湿度（45～75）%RH；c、供电电压AC220V±2%，DC±18V～27V；d、输出负载＞10KΩ。
（3）额定工作条件：a、0℃～40℃；b、相对湿度（20～90）%RH；c、供电电压AC220V±10%，DC±18V～27V。
偏差：0.3Hz以上-3dB±1dB，0.3Hz和0.3Hz以下档为-3dB±1.5dB。
衰减斜率：约-6dB/oct。
M档时间常数：偏差±50%
低通滤波器：
上限频率：0.3，1，3，10，30和100kHz（-3dB）
偏 差：-3dB±1dB
衰减斜率：约-12dB/oct。
输出特性
最大输出：±10Vp（DC～30 kHz）
最大输出电流：5mA
在频率低于30 kHz，电容性负载＜47nF满幅输出时谐波失真度＜1%。
漂移：中灵敏度档（即反馈电容1nF档），基准条件＜0.03PC/S，额定工作条件＜0.1PC/S。
噪声：＜30μVrms（折合至输入端）。
复位特性：分手动与摇控两种，复位继电器吸合时间：≤20mS。
过载指示：输出超过10V峰值发光二极管亮。
电源AC220±10% 10VA或DC±18-27V＜500mA。
外形尺寸：70（B）×132.5（H）×200（D）mm。
重量：约2.5Kg
三、工作原理

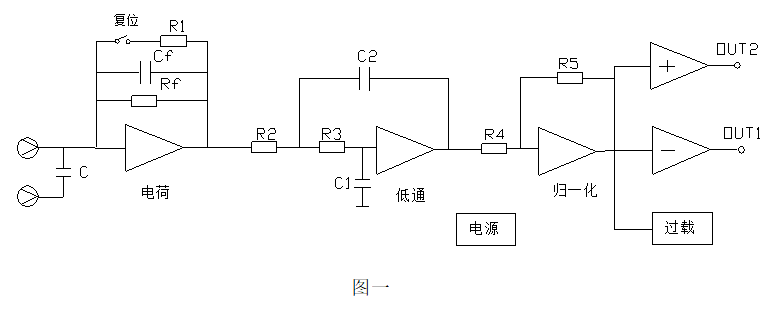

XY8100电荷放大器由电荷放大级（兼高通滤波器），低通滤波器（兼10倍放大），归一化放大器，倒相器输出放大器，过载指示和稳压电源五部分组成。整机方框图见图一。
